Die mit ** gekennzeichnete Links auf dieser Seite sind Affiliatelinks. Als Amazon-Partner verdiene ich an qualifizierten Verkäufen.
Für das Projekt Stromzähler müssen vorab folgende Schritte ausgeführt werden.
Zusätzlich wird folgendes benötigt:

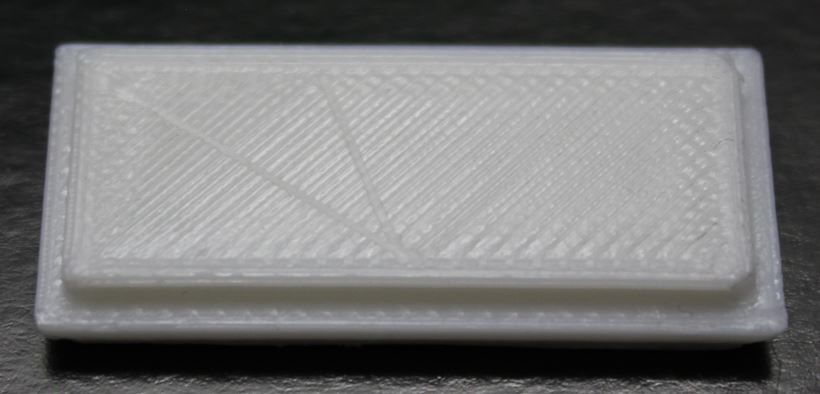

- Gehäuse für "Pulse Counter" ==> 3D Druckdatei
- Gehäuse für NodeMCU ESP8266 v2 ==> 3D Druckdatei
- Pulse Counter TCRT5000 ==> http://amzn.to/2k8ExsA **
-
NodeMCU ESP8266 V2 ==> http://amzn.to/2kaoEBV **
-
oder NodeMCU ESP8266 V3 ==> http://amzn.to/2kb9E6z **
- Verbindungskabel

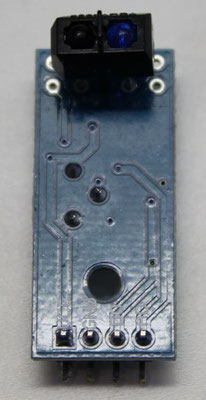

Bilder der benötigten Bauteile
- Schaltplan
Da ich zwei Stromzähler im Schrank habe, habe ich gleich zwei von den Sensoren an das NodeMCU angeschlossen.
- Montage des Pulse Counters
Für die spätere Konfiguration und Auswertung des Verbrauches ist es wichtig zu wissen wie viele Umdrehungen der Zähler pro kWh macht. Mein Zähler z.B. macht 75 U/kWh.

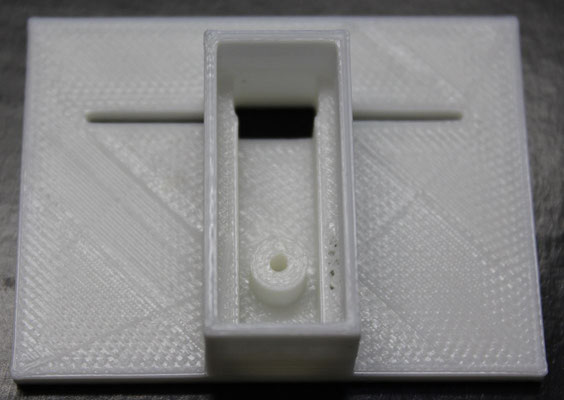

Die Montage des Pulse Counters ist recht einfach. Ich habe das Gehäuse mit einem Powerstripe** befestigt.
Für das perfekte Ausrichten sind links und rechts zwei Schlitze. Damit ist es möglich die Drehscheibe genau in die Mitte zu setzen.

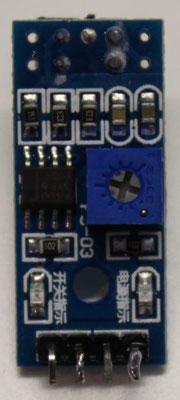

Über den blauen Regler(1) kann später die Empfindlichkeit es Pulse Counters eingestellt werden.
Der Pulse Sensor wird gemäß Schaltplan an dem NodeMCU angeschlossen.
- Konfiguration der ESPEasy Firmware
- Registerkarte "Device" auswählen
- Über "Edit" ein neues Device hinzufügen

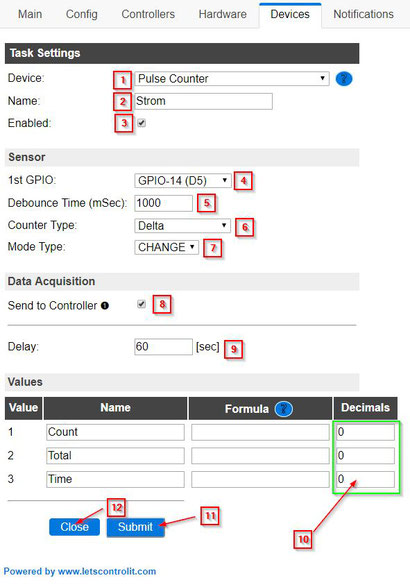

Folgende Konfiguration wurde von mir gemacht
- Device = Pulse Counter
- Name = Kann frei vergeben werden
- Enabled = Haken setzten damit der Pulse Counter auch aktiv ist
- 1st GPIO = Hier GPIO-14(D5) einstellen (siehe auch Schaltplan)
- Debounce Time = Hier habe ich den Wert 1000 verwendet. Das hat zur Folge das ein Impuls nur alle 1000msek. auch als solcher gewertet wird.
- Counter Type = Delta (Standard)
- Mode Type = Change (Standard)
- Send to Controller = Hier muss der Haken gesetzt sein, damit auch die ermittelten Pulse an FHEM gesendet wird
- Delay = 60 Sekunden. Hier wird definiert dass nur alle 60 Sekunden die Werte an den Controller gesendet werden.
- Alle Werte auf 0 setzen, da der Pulse Counter nur ganze Zahlen liefert.
- Speicher der Konfiguration mit "Submit"
- Beende der Konfiguration mit "Close"
Die Konfiguration des zweiten Pulse Counters habe ich hier nicht mehr dokumentiert. Der einzige Unterschied zum ersten Pulse Counter wäre der "Name" bzw. der "GPIO".
Wenn die beiden Pulse Counter sauber arbeiten wird diese in der Übersicht in Bereich "Values" angezeigt. Da mein zweiter Stromzähler gerade nicht arbeitet, werden hier gerade keine Werte angezeigt.
ACHTUNG: Das ESPEasy speichert keine Werte, wenn es stromlos ist! Aus diesem Grund müsst Ihr dafür sorgen dass der FHEM Server die Werte speichert.
Jetzt können die beiden neuen Devices in FHEM angepasst werden. Sobald das Device zum ersten mal Daten an den Controller sendet, erscheint das Device in dem FHEM Raum "ESPEasy"
Folgende Attribute wurden von mir noch angepasst
- Attribut Icon
- Attribut room
Im Anschluss habe ich dann das Device über ein FHEM rename noch entsprechend umbenannt.
Zusätzlich habe ich für jeden der beiden Pulse Counter folgende FHEM Devices angelegt
- Dummy: Für den visuellen Zählerstand
- Notify: Zum Auswerten der Daten
Für die visuelle Darstellung des Zählerstandes auf dem FHEM Webfrontend wird noch ein Dummy Device benötigt. Mit folgenden Befehlen könnt Ihr das Dummy Device dafür anlegen:
define POWER001 dummy
attr POWER001 alias Hauptzähler
attr POWER001 group Stromzähler
attr POWER001 icon measure_power_meter
attr POWER001 readingList energy
attr POWER001 room ZZ_Haus
attr POWER001 setList energy
attr POWER001 stateFormat energy
Für die Auswertung der Pulse wird ein Notify Device angelegt. Mit folgenden Befehlen könnt Ihr das Notify dafür anlegen:
define Haus.Hauptstrom.Counter notify HNMWESP01_Hauptstrom:Count.* {}
attr Haus.Hauptstrom.Counter room ZZ_Extras
attr Haus.Hauptstrom.Counter group Haus
Damit das neu Notify Device auch etwas tun kann, müsst Ihr den Bereich DEF noch abändern. Hierfür könnt Ihr folgendes Skript verwenden:
HNMWESP01_Hauptstrom:Count.* {
my $Strom_Count = ReadingsVal("HNMWESP01_Hauptstrom", "Count", "");
my $Strom_Total = ReadingsVal("HNMWESP01_Hauptstrom", "Total", "");
my $Haus_Energy = ReadingsVal("POWER001", "energy", "");
if ($Strom_Total == 150) {
$Haus_Energy = $Haus_Energy + 1;
fhem "sleep 0.1;setreading HNMWESP01_Hauptstrom Total $Strom_Count";
fhem "setreading POWER001 energy $Haus_Energy";
}
elsif($Strom_Total > 150) {
$Haus_Energy = $Haus_Energy + 1;
$Strom_Total = $Strom_Total - 150 + $Strom_Count;
fhem "sleep 0.1;setreading HNMWESP01_Hauptstrom Total $Strom_Total";
fhem "setreading POWER001 energy $Haus_Energy";
}else{
$Strom_Total = $Strom_Total + $Strom_Count;
fhem "sleep 0.1;setreading HNMWESP01_Hauptstrom Total $Strom_Total";
}
}

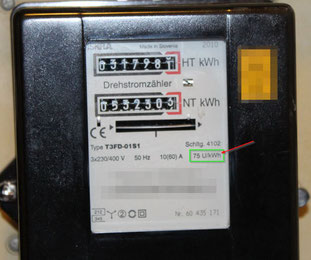

Da mein Stromzähler 75 U/kWh macht und der Pulse Counter pro Puls immer zwei Pulse anzeigt, muss der rot markierte Wert auf 150 gesetzt werden.

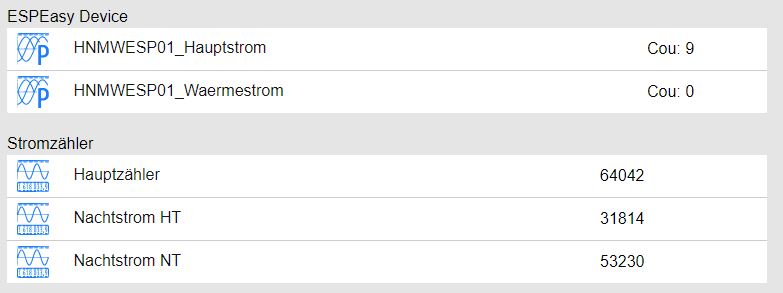

Hier das fertige Ergebnis.
Kommentar schreiben
Thomas (Freitag, 07 September 2018 10:30)
Hi,
Danke für diesen Artikel. Habe es so nachgebaut und lasse mir die Daten zu Thingspeak schicken.
Statt des 3D-Gehäuses geht auch erstmal etwas Kinderknete.
Gruß
Thomas
Thomas (Montag, 17 September 2018 09:38)
Ich nochmal..
Zwei Anmerkungen:
Die Auswahl von "change" und einer debouncetime von "1000" war für mich problematisch. Läuft der Zähler langsam, z.B nachts, wird jeder Impuls doppelt gezählt, da "an" und "aus" länder als eine Sekunde auseinander liegen. Läuft der Zähler schnell, nur einfach.
Teste gerade mit "rising" und "falling", das sieht besser aus.
Mein Sensor passte nicht gut in Dein Gehäuse, hier hat der Chinese wohl Streuungen. Ich musste den Lichauslass unten vergrößern, und auch der Kalibiererstrich passte damit nicht.
Gruß
Thomas
Buster (Montag, 01 Oktober 2018 20:33)
Hallo,
danke für den tollen Artikel, würde das Ganze auch gerne nachbauen, Teile sind schon bestellt :-)
Würdest Du anstatt der FHEM Listings auch die entsprechenden Teile Deiner fhem.cfg in entsprechender Syntax bereit stellen ? Bin noch neu in FHEM und das würde es doch erheblich vereinfachen.
Merci
Uwe (Samstag, 06 Oktober 2018 12:28)
Hallo ist genau meine Anlage habe auch einen doppelt und einfach Tarif Zäher. Habe mir auch schon alles bestellt ganz toller Beitrag , gibt es auch die Möglichkeit den Täglichen verbrauch darzustellen und am Anfang wäre ein stündlicher ganz toll da könnte man Beobachten wen der meiste Stromverbrauch ist und die Ursache klären
Uwe (Montag, 18 Februar 2019 18:31)
Bei mir tritt das Problem auf das in EspEasy die GPIO 12 und 13 funktionieren. Aber GPIO 5 nicht. Auch die anderen GPIO zählen die Impulse nicht. Hat irgendjemand eine Idee ?
Uwe (Montag, 18 Februar 2019 18:46)
Hat sich erledigt. Das Problem konnte behoben werden durch Ändern der Reihenfolge in ESPEasy unter Devices. Verstehe zwar nicht warum aber es geht nun mit 3 TCRT5000 Sensoren
Fehler war:
Bei mir tritt das Problem auf das in EspEasy die GPIO 12 und 13 funktionieren. Aber GPIO 5 nicht. Auch die anderen GPIO zählen die Impulse nicht. Hat irgendjemand eine Idee ?
Niels (Montag, 25 Februar 2019 21:32)
danke für deinen sehr gut nachvollziehbaren Artikel. Mein Aufbau ist möglichst ähnlich mit einem TCRT5000 Sensor als ESPEasy Device am GPIO-14 und als FHEM Server läuft ein Raspberry 3. Wenn ich die Lichtschranke auslöse, erhöht sich der Value 'Count' um 2.
Beim FHEM-Server wird das ESPEasyDevice mit dem Namen 'ESPEasy_StromWG1' angezeigt. Der Wert Cou: 0 ändert sich wenn ich die Lichtschranke betätige.
Unter ZZ_Haus ist in der group 'Stromzähler' ein Eintrag 'Hauptzähler energy'. Dieser Wert ändert sich nicht.
An welcher Stelle könnte ich denn am Besten beobachten, warum sich da nichts ändert? Ich würde erwarten, dass der Wert ändert wenn der Wert 'Total' auf 150 hochgezählt hat.
Michael Winkler (Dienstag, 26 Februar 2019 08:18)
Im Event Monitor und/oder im FHEM Log sollte etwas sichtbares stehen. Bist Du Dir auch sicher dass du die Gerätenamen alle richtig geschrieben hast? Auch auf die Groß- und Kleinschreibung achten!
Niels (Dienstag, 26 Februar 2019 21:50)
In dem LogFile steht vom heutigen Tag:
2019.02.25 18:45:10 2: ESPEasy ESPBridge: Autocreate ESPEasy_ESP_Easy_StromWG1 ESPEasy 192.168.178.156 80 ESPBridge ESP_Easy_StromWG1
2019.02.25 18:45:10 2: ESPEasy ESPBridge: Structural changes saved.
2019.02.25 18:52:53 2: ESPEasy ESPEasy_StromWG1: Device ESPEasy_ESP_Easy_StromWG1 renamed to ESPEasy_StromWG1
In dem Macro 'StromWG1_Hauptstrom:Count.* {} habe ich den Code eingefügt aber für Testzwecke die Werte 150 auf 10 geändert, um schneller durch eingehende Impulse eine Änderung zu erzeugen.
Kann ich vielleicht in diesem Programm eine Zeile einfügen, um einen Eintrag im LogFile zu erzeugen. Dann wüsste ich, dass dieses Programm aufgerufen wird. Kannst du mir bitte dabei helfen.
Niels (Dienstag, 26 Februar 2019 21:57)
Im EventMonitor ist folgendes zulesen:
2019-02-26 21:53:33 ESPEasy ESPEasy_StromWG1 Count: 0
2019-02-26 21:53:33 ESPEasy ESPEasy_StromWG1 Cou: 0
2019-02-26 21:53:35 ESPEasy ESPEasy_StromWG1 Count: 1
2019-02-26 21:53:35 ESPEasy ESPEasy_StromWG1 Cou: 1
2019-02-26 21:53:37 ESPEasy ESPEasy_StromWG1 Count: 0
2019-02-26 21:53:37 ESPEasy ESPEasy_StromWG1 Cou: 0
2019-02-26 21:53:39 ESPEasy ESPEasy_StromWG1 Count: 0
2019-02-26 21:53:39 ESPEasy ESPEasy_StromWG1 Cou: 0
2019-02-26 21:53:41 ESPEasy ESPEasy_StromWG1 Count: 0
2019-02-26 21:53:41 ESPEasy ESPEasy_StromWG1 Cou: 0
2019-02-26 21:53:43 ESPEasy ESPEasy_StromWG1 Count: 1
2019-02-26 21:53:43 ESPEasy ESPEasy_StromWG1 Cou: 1
Der Count ändert sich auf 1 wenn ich die Lichtschranke auslöse.
Michael Winkler (Mittwoch, 27 Februar 2019 08:14)
Dein Notify "StromWG1_Hauptstrom:Count.* {}" solltest Du in "ESPEasy ESPEasy_StromWG1:Count.* {} " ändern, erst dann reagiert es auch auf die Counts von Deinem Zähler
Marcel (Montag, 04 März 2019 00:38)
Ich habe das ganze nachgebaut. Und bekomme auch die Counts sauber rein, möchte das ganze aber wo anders einbinden.
Der rot markierte Wert 150 woher beziehst du ihn?
Muss ich nicht zum berechnen wissen viele „Zacken“ die Scheibe hat?
Ich gehe davon aus du hast 150zacken/75U/kWh, 11250counts = 1kwh
Ist meine Rechnung richtig ?
Michael Winkler (Montag, 04 März 2019 08:15)
Steht eigentlich in der Beschreibung "Da mein Stromzähler 75 U/kWh macht und der Pulse Counter pro Puls immer zwei Pulse anzeigt, muss der rot markierte Wert auf 150 gesetzt werden."
Auf Deinem Zähler müsste ein Hinweis stehen wie viele Umdrehungen 1 kWh sind.
Marcel (Montag, 04 März 2019 12:08)
Meiner steht auf 96U/kWh.
Würde ich dann mit 192 counts eine Umdrehung der scheibe haben?
Michael Winkler (Montag, 04 März 2019 14:40)
ja
Frank (Dienstag, 07 Mai 2019 22:10)
Hallo Michael, vielen Dank für deinen schönen Beitrag.
Ich habe es entsprechend der Beschreibung nachgebaut.
Bei einer debounce Zeit von 8000 (8sec) läuft es zu 95% perfekt.
Lediglich in der Nacht zählt er teilweise doppelt (Markierung braucht für Durchlauf >8sec), am Tag
ist die Scheibe gelegentlich so schnell unterwegs, dass die Markierung nur ca. 7sec. benötigt (<8sec) und nur jeder zweite Durchlauf somit gezählt wird.
MEine Frage hierzu ist: kann ich eine Regel im ESPeasy einstellen (on Clock#Time), die mir über eine Zeitsteuerung unterschiedliche Einstellungen aufruft (ggfs. Device 1 von bis, Device 2 von bis).
Wie könnte ich die Counterwerte übergeben?
Ich habe folgende Software für dieses Projekt eingesetzt: ESPeasy (Openhab MQTT) > Pi_Zero>telegraf>influxdb>grafana
Gruß
Frank
Olaf (Mittwoch, 07 August 2019 15:14)
Vielen Dank für die tolle Ausführung , würde nun gerne mit den Werten eine Tages- bzw.Monatsauswertung hinbekommen .
FG Olaf
Guido (Freitag, 27 September 2019 13:31)
Hallo.
Vielen Dank für den tollen Beitrag. Ich habe mich direkt daran gemacht, es auch so umzusetzen. Aber leider werden bei mir weder in der ESPEasy-Weboberfläche, noch in FHEM (via MQTT) die Zähler hochgezählt (obwohl die linke led des Pulsgebers immer schön leuchtet, wenn man einen Impuls triggert). Die Daten (sowohl die MQTT gelieferten, als auch die in der WEb-GUI) lieferen immer nur "0" als Zählwert.
Ich habe den Pulszähler noch an "D0" angeschlossen (so wie es soll). Was kann ich tun, um das Problem zu analysieren ? Vielleicht mal auf "A0" (ist auf meinem Pulszähler so aufgedruckt)
Vielen Dank
Guido (Freitag, 27 September 2019 14:08)
Sorry für meinen Post von eben. Ich Honk hatte es falsch an der NodeMcu angesteckt (D6 statt D5).
Mal wieder saß der Fehler vor dem Bildschirm.
Schönes WE
KiK1000 (Donnerstag, 16 Januar 2020 22:40)
Hallo,
Das will ich mir unbedingt nachbauen. Könnte jemand die 2 3D-Druck-Dateien nochmals zur Verfügung stellen? Die Links funktionieren nicht. Wäre Super nett!
Gruß
Michael Winkler (Freitag, 17 Januar 2020 08:49)
Die Links funktionieren! Habe es gerade noch mal getestet.
KiK1000 (Freitag, 17 Januar 2020 22:57)
Ja, heute hat es funktioniert - war wohl nur eine kurze Störung gestern. Vielen Dank
Olaf (Mittwoch, 05 Februar 2020 11:31)
wie kann ich den Gesamtzählerstand vom Stromverbrauch korrigieren ??????
Thomas (Freitag, 14 Februar 2020 14:00)
Bezug nehmend auf #16 Frank (Dienstag, 07 Mai 2019 22:10)
Ich hab das mit einem zusätzlichen Dummy und Regeln gelöst.
Ich frage einfach beide Zeite ab, da dies auch einer Umdrehung entspricht... ;)
Ich habe zwei Zähler Stromzaehler_01 (ist der alte), Stromzaehler_02 (Digital).
2x Dummy
Dummy01 = Power = Task4 mit 3 Variablen "currentpower1,currentpower2,Gesamt"
Dummy02 = Calculator = Task6 mit 4 Variablen "var1-var4"
Regel:
on Stromzaehler_01#Total do //Wenn Total aktualisiert wird
if [Stromzaehler_01#Total]!=[Calculator#var4] //Wenn Total nicht Wert aus var4 ist, dann
TaskValueSet,6,4,[Stromzaehler_01#Total] // Setzte var4 auf Stromzaehler_01#Total
if [Calculator#var1]!=0 //Wenn var1 ist nicht 0
TaskValueSet,6,2,[Stromzaehler_01#Time] // Setzte var2 auf Stromzaehler_01#Time
TaskValueSet,6,1,0 // Setzte var1 auf 0
else
TaskValueSet,6,3,[Stromzaehler_01#Time] // Setzte var3 auf [Stromzaehler_01#Time]
TaskValueSet,4,1,(3600000/([Calculator#var2]+[Calculator#var3])*(1000/120)) //Setze den aktuen Verbauch
TaskValueSet,6,1,1 // Setzte var1 auf 1
endif
endif
endon
on Stromzaehler_02#Count do
TaskValueSet,4,2,(3600000/[Stromzaehler_02#Time])*2 //Setze den aktuen Verbauch
endon
on Stromzaehler_01#Countdo
TaskValueSet,4,3,[Power#currentpower1]+[Power#currentpower2] //Reche mir den Gesamtverbrauch
endon
on Stromzaehler_02#Count do
TaskValueSet,4,3,[Power#currentpower1]+[Power#currentpower2] //Reche mir den Gesamtverbrauch
endon
Gruß
Thomas
Arne (Donnerstag, 28 Mai 2020 11:43)
Ich hab mal versucht dieses Projekt nachzubauen, aber mein TCRT will einfach nicht den roten Strich erkennen.
Ich habe den Eindruck, dass das Plastikgehäuse des Zählers das IR-Licht zu sehr streut oder reflektiert.
Hat jemand eine Idee?
Michael Winkler (Donnerstag, 28 Mai 2020 14:37)
ich kann Dir hier leider nicht mehr weiterhalfen, da ich keinen analogen Stromzähler mehr habe. Eventuell hilft es ja das schwarze Teil am Impulszähler zu entfernen.
Arne (Freitag, 29 Mai 2020 07:37)
Schade,
Na dann muss ich wohl auch auf den neuen Zähler warten, angekündigt wurde der Tausch schon...
Michael Winkler (Freitag, 29 Mai 2020 13:29)
Schreib mir mal per Kontakt! Du kannst ja mal ein Foto von Deinem Sensor schicken, vielleicht fällt mir was auf.
Neil (Freitag, 01 Januar 2021 22:09)
@Arne, bei mir war die gleiche Probleme. Ich habe die Sensitivität runter gemacht und dann es funktioniert.
Adrian (Donnerstag, 01 April 2021 00:57)
Hallo Michael,
wie trennst du bei dem Nachtstrom/Wärmestrom die beiden Zähler in HT und NT auf? Es gibt bei diesem Zähler doch nur ein "Zählrad".
Danke und Gruß
Adrian
Michael Winkler (Donnerstag, 01 April 2021)
Ich habe leider diesen Zähler nicht mehr. Eine Trennung der beiden Zähler war bei mir aber auch nicht nötig, da beide Strompreise identisch waren.
Adrian (Dienstag, 13 April 2021 00:17)
Hi nocheinmal :-)
bzgl. deines Notify-Codings, komm ich da nicht ganz mit, dein ESP-Device heißt "ESPEasy_HNMWESP01_Strom", im notify verwendst du aber "HFWESP01_Hauptstrom".
Da steig ich nicht ganz durch, wie das zusammenhängt. Du willst doch, bzw. mußt doch auf das ESPEasy-Device zugreifen, oder etwa nicht?
Bzgl. dem Zweitarifstromzähler gings mir eigentlich eher um den Verbrauch wie um die Kosten.
Du hast ein ESPEasy-Device mit dem Namen "HNMWESP01_Waermestrom" bekommst aber in den Dummys zwei angezeigt, eins für "HT" und eins für "NT" mit unterschiedlichen Zählerständen.
Mich würde abschließend noch interessieren, wie man den Zähler auf den aktuellen Stand ändern kann? mein Zähler fängt ja mit dem Einsatz des TCRT5000 nicht auch bei 000000 an.
danke und Gruß
Adrian
Andi (Montag, 19 April 2021 17:00)
Hallo Michael (und alle anderen),
habe das einfache Projekt nachgebaut. Ich bekomme jedoch die Markierung auf dem Rad einfach nicht detektiert. Das Poti ist so eingestellt, dass die LED gerade nicht leuchtet. Montiert habe ich das ganze mit deinem schönen 3D Druck.
Gibt es irgendwelche Tipps, was man noch probieren kann?
Gruß Andi
Michael Winkler (Montag, 19 April 2021 17:18)
Schreib mir mal per Kontakt! Du kannst ja mal ein Foto von Deinem Sensor schicken, vielleicht fällt mir was auf.
Reimund (Mittwoch, 05 Mai 2021 19:50)
Hallo, wie machst du das denn mit der Stromversorgung ?
Kann man auch ein esp-01 nehmen ?
Michael Winkler (Donnerstag, 06 Mai 2021 09:13)
Die Stromversorgung erfolgt über ein ganz normales USB Netzteil. Du kannst hier sicherlich auch ein ESP-01 verwenden.
Wolfgang Riha (Sonntag, 06 Juni 2021 16:28)
Ich habe einen elektronischen Zähler ? geht das
Reimund (Montag, 21 Juni 2021 14:02)
Hallo. Du hast ja auch etwas mit einem digitalen Stromzähler gemacht. Dort finde ich die Umsetzung in FHEM besser und übersichtlicher. Kann man das auch für den analogen Stromzähler nehmen ?
Reimund (Donnerstag, 24 Juni 2021 14:15)
Hallo wie bindet man deinen Script im ESPeasy ein ?
Reimund (Donnerstag, 24 Juni 2021 15:07)
Leider funktioniert es nicht bei mir.
Habe auf Pulse Counter eingestellt und auf D5. Alles korrekt angeschlossen. Auf der Platine leuchten die blauen LED. Aber es wird nichts gezählt
Michael Winkler (Donnerstag, 24 Juni 2021 16:09)
Hi Reimund,
am Besten schreibst Du mich mal über das Kontaktformular ab. Du scheinst hier ja mehrere Probleme zu haben, die ich hier nicht so einfach beantworten kann. Benötige noch weitere Infos von Dir.
Gruß Michael
spel (Donnerstag, 13 Januar 2022 18:31)
Hallo und vielen Dank für die Anleitung!
Ich möchte den Stromzähler auch gerne nachbauen.
2 Probleme habe leider auch ich:
1)
Der Sensor scheint nicht gut durch die Scheibe zu detektieren - da probiere ich noch einen anderen
2)
Mir wird der POWER001 nicht gesetzt. Anbei ein Auszug aus dem Event Monitor (mit der Hand ausgelöst):
2022-01-13 18:23:11 ESPEasy Stromzaehler_ESPEasy Count: 3
2022-01-13 18:23:11 ESPEasy Stromzaehler_ESPEasy Time: 1561.62
2022-01-13 18:23:11 ESPEasy Stromzaehler_ESPEasy Total: 25
2022-01-13 18:23:11 ESPEasy Stromzaehler_ESPEasy Cou: 3 Tim: 1561.62 Tot: 25
2022-01-13 18:23:11 ESPEasy Stromzaehler_ESPEasy Total: 28
ESPEasy Stromzaehler_ESPEasy:Count.* {
my $Strom_Count = ReadingsVal("Stromzaehler_ESPEasy", "Count", "");
my $Strom_Total = ReadingsVal("Stromzaehler_ESPEasy", "Total", "");
my $Haus_Energy = ReadingsVal("POWER001", "energy", "");
if ($Strom_Total == 150) {
$Haus_Energy = $Haus_Energy + 1;
fhem "sleep 0.1;setreading Stromzaehler_ESPEasy Total $Strom_Count";
fhem "setreading POWER001 energy $Haus_Energy";
}
elsif($Strom_Total > 150) {
$Haus_Energy = $Haus_Energy + 1;
$Strom_Total = $Strom_Total - 150 + $Strom_Count;
fhem "sleep 0.1;setreading Stromzaehler_ESPEasy Total $Strom_Total";
fhem "setreading POWER001 energy $Haus_Energy";
}else{
$Strom_Total = $Strom_Total + $Strom_Count;
fhem "sleep 0.1;setreading Stromzaehler_ESPEasy Total $Strom_Total";
}
}
Michael Winkler (Freitag, 14 Januar 2022 11:19)
Hallo,
wenn ich das richtig sehe sind diese Zeilen falsch:
my $Strom_Count = ReadingsVal("Stromzaehler_ESPEasy", "Count", "");
my $Strom_Total = ReadingsVal("Stromzaehler_ESPEasy", "Total", "");
und müssten so aussehen:
my $Strom_Count = ReadingsVal("ESPEasy Stromzaehler_ESPEasy", "Count", "");
my $Strom_Total = ReadingsVal("ESPEasy Stromzaehler_ESPEasy", "Total", "");
Gruß
Michael
Neil Shah (Montag, 25 September 2023 10:17)
Guten Tag,
Eine Frage. Wenn ich nur die "Counts" in eine Logfile speichern möchte, brauche ich wirklich FHEM installation auf eine PC/Raspberrry? Gibt es ein weg die individual pulse from ESPEasy direkt in eine Logfile auf eine Storage/PC einzulogen?
Mfg,
